電路中電抗器一般有兩個作用：
(1) 抑制浪涌（電壓、電流）；(2) 抑制諧波電流。
電抗器在變頻器使用上分為輸入電抗器、輸出電抗器和直流電抗器。不同的電抗器在變頻器上的作用也不同。
輸入電抗器

用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

輸出電抗器
主要作用是補償長線（20-200m）分布電容的影響，減小電機接地泄漏電流，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt。減低高頻漏電流,起到保護變頻器,減小設備噪聲的作用。

直流電抗器
接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續，減小電流脈沖值,使逆變環節運行更穩定及改善變頻器的功率因數。


通常情況下，變頻器輸出端不建議接接觸器，如果必須要接接觸器，則需要遵循以下準則：?jiǎn)?dòng)，先吸合接觸器，再啟動變頻器；停機，先停止變頻器，再斷開接觸器。絕對不允許變頻器在運行狀態下，突然把接觸器切入或斷開，因?yàn)檫@樣會造成巨大的沖擊電流，損壞變頻器或電機，嚴重時可能導致炸機。


當變頻器與電機之間的輸出線路太長，會有以下幾方面影響：1．線路壓降增大；2.線路漏電流增大；3.長線分布電容和電感方面會產生很高的dv/dt,易損壞電機。
解決方法1、適配交流輸出電抗器；2、變頻器功率放大一檔使用。

1、電解電容，會降低容值，甚至發生電液溢出，使印制電路板受到腐蝕。
2、冷卻風扇，如長期不用，軸承的潤滑油可能干涸，將影響其使用壽命。
3、對長期不用的變頻器，每隔半年用可調電源充放電幾次。

選配制動電阻需要計算電阻阻值R和功率Pr，為了在市面上買到標準的制動電阻，選型上可以適當?shù)姆糯螅醋柚当扔?jì)算值選小，功率選大，但要考慮制動單元額定電流），計算方法如下：
1、阻值的選擇
制動時，電機的再生能量幾乎全部消耗在制動電阻上。可根據公式：
U*U/R=Pb
   式中：U----系統穩定制動的制動電壓（對于380VAC系統一般取700V）
2、制動電阻的功率選擇
理論上制動電阻的功率和制動功率一致，但是考慮到降額為70%?？筛鶕?jù)公式：
0.7*Pr=Pb*ED
   Pr----制動電阻功率

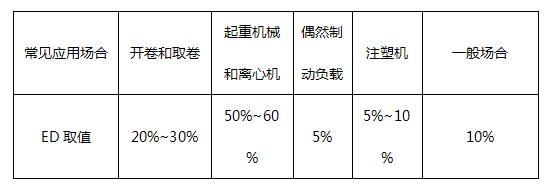

   ED----制動頻度，即制動過程占整個工作過程的比例

四方各系列變頻器內置制動單元匯總?cè)缦拢?br /> A510-4T0150H及以下功率段機型標配    V560-4T0220G/4T0300P及以下功率段機型標配
V350全系列標配                                           E380-4T0150及以下功率段機型標配
E550（B）全系列標配
制動單元選擇的兩個依據：1）根據驅動器的輸入電壓等級；2）根據驅動器制動所需的制動功率大小。
制動單元功率選擇的原則是制動單元的功率要大于制動功率。在不明確制動功率大小的情況下，可以按下面的方法進行估算：
         Pb=P×Td×K
式中：Pb----制動功率；P----電機功率；K----機械能轉化效率，一般K=0.7；
Td----制動力矩與電機額定力矩的比值
Td的值在不同的系統中不太一樣，如下表所示：

可以按照如下幾個要素來選型：

① 選擇合適尺寸的安裝法蘭和軸伸，CM系列伺服電機目前共有60mm,80mm,110mm,130mm四款常用規格法蘭可選；

② 額定轉速，CM系列伺服電機有1500rpm,2000 rpm,2500 rpm,3000 rpm四種轉速可選；

③ 額定扭矩，單位牛米N.w；

④ 編碼器分辨率，可選2500線或者絕對式17bit編碼器。

用戶根據這幾個要素確定對應的伺服電機型號，再查找對應的伺服驅動器型號即可，驅動器和電機的型號對照表請查閱CA100簡易說明書附錄1部分。

有三種控制方式：位置控制、速度控制、轉矩控制。
